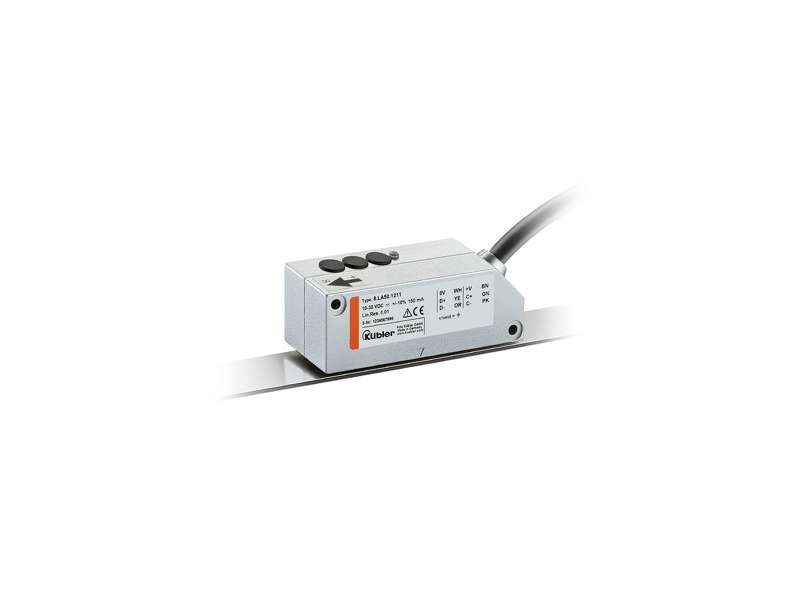

Kuebler Limes LA50 beskontaktni apsolutni magnetni merni sistem ; 8.LA50.12X1
Limes LA50 je beskonaktni inkrementalni magnetni linearni merni sistem koji se sastoji od LA50 glave senzora I BA5 magnetne trake. Maksimalna rezolucija iznosi 10...
Limes LA50 je beskonaktni inkrementalni magnetni linearni merni sistem koji se sastoji od LA50 glave senzora I BA5 magnetne trake. Maksimalna rezolucija iznosi 10 μm pri maksimalnom rastojanju između senzora I trake od 1.5mm. Temperaturni opseg je širok -20…+80 stepeni Celzijusa.
-Glavne odlike :
- -Robustan i svestran
- -Čvrsto kućište
- -Visoka merna rezolucija i visoka preciznost
- -Detekcija pozicije i bez prisustva napajanja
- -Pokrivač magnetne trake za zaštitu
- -Automatski detektor distance
- -Interfejsi SSI, SinCos, CANopen
- -Laka montaža glave senzora i magnetne trake
- -Zahteva vrlo mali prostor za instalaciju
- -LED indikacija u slučaju slabljenja magnetnog polja
|
LA50- Mehaničke I električne osobine |
|
|
Merni sistem |
Linearni magnetni |
|
Merna dužina |
20m |
|
Brzina |
4m/s |
|
Dimenzije (mm) |
70x30x16 |
|
Stepen zaštite |
IP40 |
|
Povezivanje |
M12 aksijalni konektor |
|
Opseg radne temperature |
-20…+80 ͦ C |
|
Maksimalna rezolucija |
10 mm |
|
Preciznost |
0.001 |
|
Napajanje |
10 …30V DC |
|
Izlazni signal |
CANopen SinCos SSI, binary |
-
LA50 BA5 en
